上海精英仪表电器有限公司

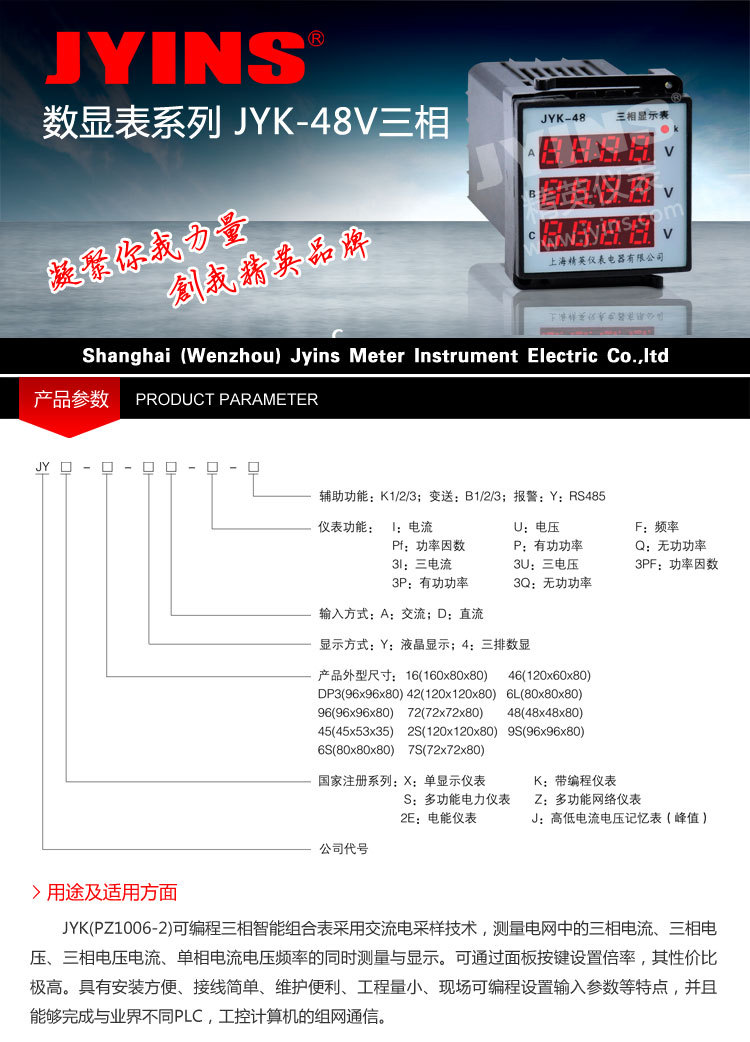

产品型号:  JYK48-3A三相电流表、电压表

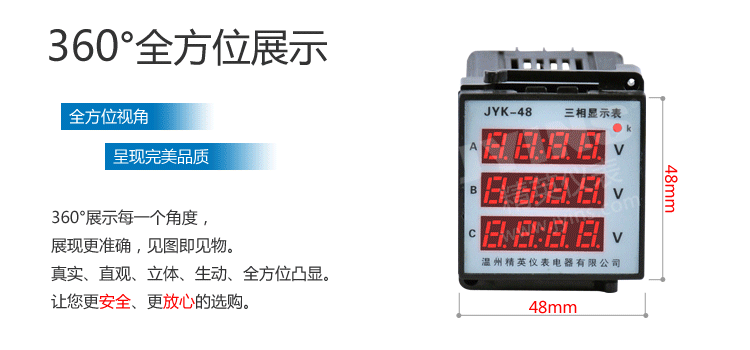

外形尺寸：48×48×78（mm）

开口尺寸：开孔尺寸：45 ×45（mm)

产品描述&技术参数

K系列可编程数显表功能和特点：
1.显示倍率、通讯地址、波特率等通过面板上按钮可任意设置，使用非常灵活方便。
2.所有均可带1路模拟量输出，可选择被测量的变送输出，输出为4~20mA，0~5V， 0~12~20mA等可选。
3.可选继电器报警输出，对被测量参数实现上下限监控。
4. 可带RS-485数字接口，采用标准MODBUS-RTU协议。
5.适用范围广、组合功能强。
6.数字校零、数字校调，精度高，性价比极高。

一、测量范围
1、交流电压测量范围：
   直接输入：AC  600V、199.9V、19.99V、1.999V，
   使用电压互感器输入：（可根据用户要求定制）
2、交流电流测量范围：
   直接输入：5A（2.000A、200.0mA，可根据要求定制）
   使用电流互感器输入：（X∶5A）
          10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A
3、直流电压测量范围：
   直接输入：DC  600V、199.9V、19.99V、1.999V，（可根据用户要求定制）
4、直流电流测量范围：
   使用分流器输入：（X∶75mV）；
          10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A
   直接输入：（可根据用户要求定制）

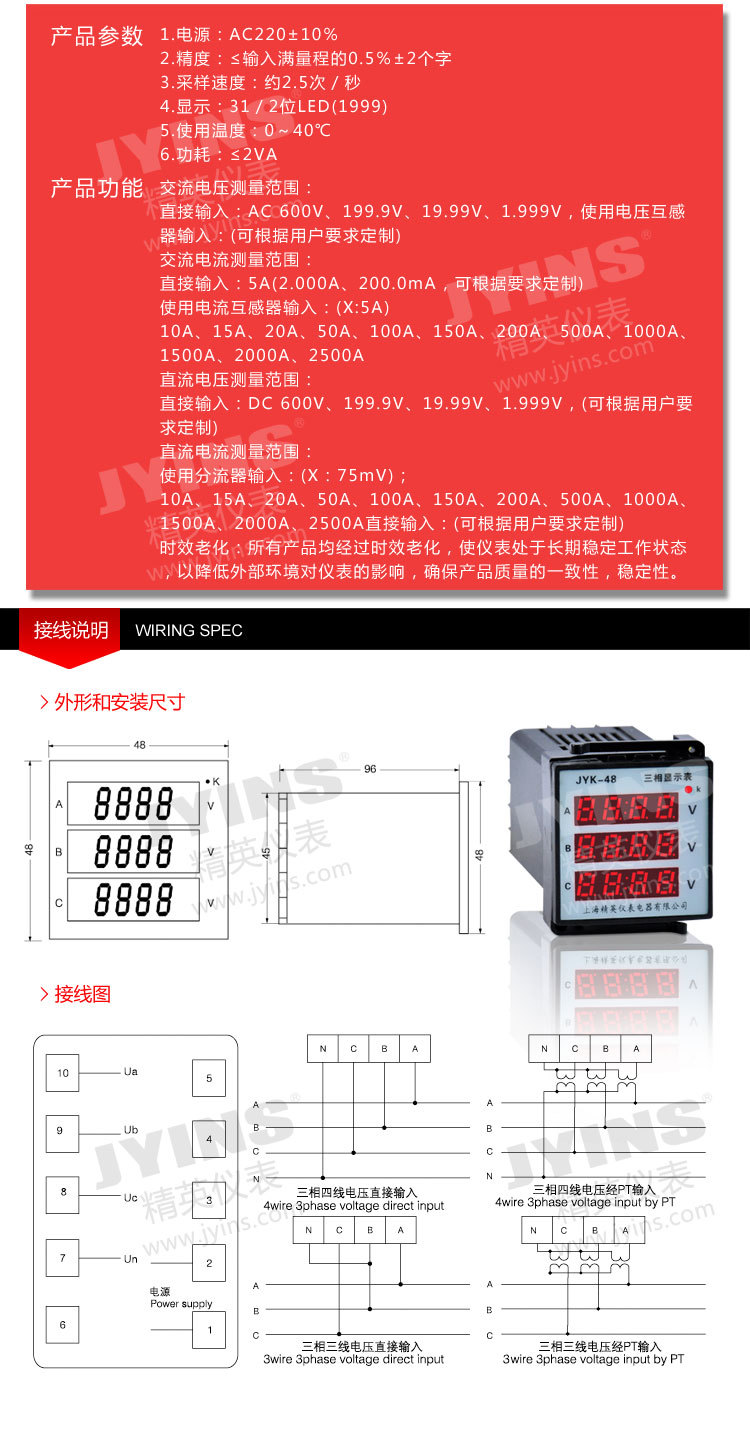

二、技术参数
1、电    源：AC220±10%                     2、 整流线路：正弦波平均值检波，显示有效值
3、精    度：≤输入满量程的0.5%±2个字     4、 采样速度：约2.5次/秒
5、显    示： 3—位LED（1999）              6、 使用温度：0～40℃
7、功    耗：≤6VA
8、最大输入：电压表：600V（交流电压表不要输入600V以上）
              交流电流表：5A；  直流电流表：2000A/75mV
